วัตถุสามดี (3D Object) ด้วย สเก็ตช์อัป (Sketchup)

ปรับปรุง : 2557-12-19 (มาแล้วรุ่น 2015)
เก็ตช์อัป (SketchUp) คือ ซอฟต์แวร์สำหรับการวางภาพวัตถุ 3 มิติ ใช้ในงานสถาปัตยกรรม วิศวกรรม ออกแบบผลิตภัณฑ์ ออกแบบเกม และงานออกแบบอื่น ทำงานผ่านระบบ 2 มิติ ออกแบบโดยบริษัท @Last Software สำนักงานใหญ่ที่เมืองโบลเดอร์ ในรัฐโคโลราโด สหรัฐอเมริกา เป็นที่รู้จักในช่วงต้นปี พ.ศ. 2544 ในปัจจุบัน บริษัทกูเกิล ได้ซื้อซอฟต์แวร์ในวันที่ 14 มีนาคม พ.ศ. 2549 และมีการเชื่อมต่อโมเดลของสเก็ตช์อัปให้ใช้งานร่วมกับซอฟต์แวร์ กูเกิลเอิร์ธ
ข้อดีของสเก็ตช์อัป คือ การใช้งานที่ง่ายและสะดวกเปรียบเทียบกับซอฟต์แวร์ 3 มิติตัวอื่น ปัจจุบัน สเก็ตช์อัปมีอยู่ 2 รุ่น คือ สเก็ตช์อัปเมค (Sketchup Make) สามารถโหลดใช้ได้ฟรี ส่วนรุ่นที่เสียเงินซื้อ คือ สเก็ตช์อัปโปร (Sketchup Pro) โดยรุ่นนี้จะมีคำสั่งเพิ่มเติม เช่น การเซฟแอนิเมชัน ผมชอบใช้รุ่นโปรแบบทดลองใช้ ซึ่งจำกัดการใช้งาน 8 ชั่วโมง [ดาวน์โหลด]
Google SketchUp

Intuitive and fun to use
    * Re-imagine your living space
    * Model buildings for Google Earth
    * Use Google SketchUp for free
Google SketchUp Pro with LayOut

Everything in SketchUp, plus:
    * Exchange files with other software
    * Create compelling design documents
    * Generate reports, PDFs and more

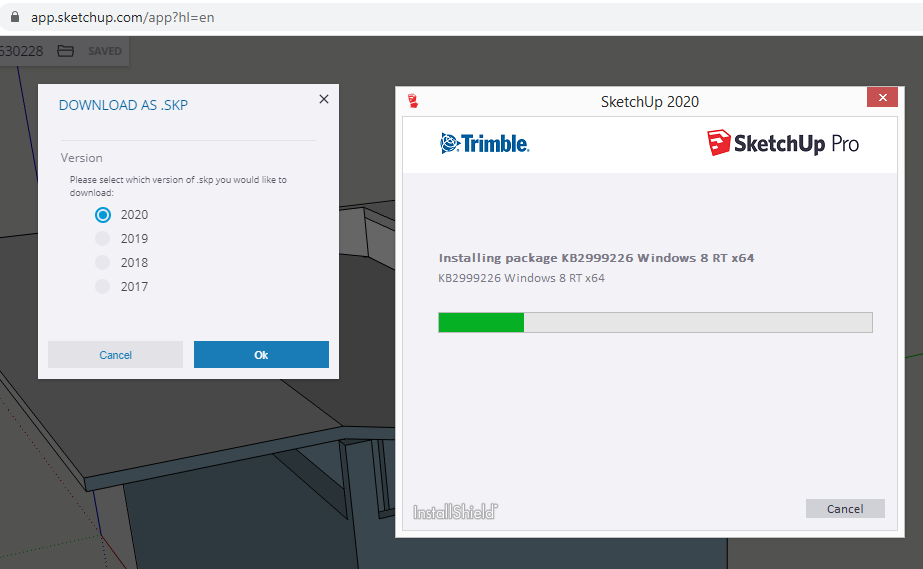

Sketchup Pro



+ map2557_v1_layout.skp (ปรับปรุง 571219)
+ map2557_v2_building.skp
+ https://www.youtube.com/watch?v=LEQ9YXdCp-I

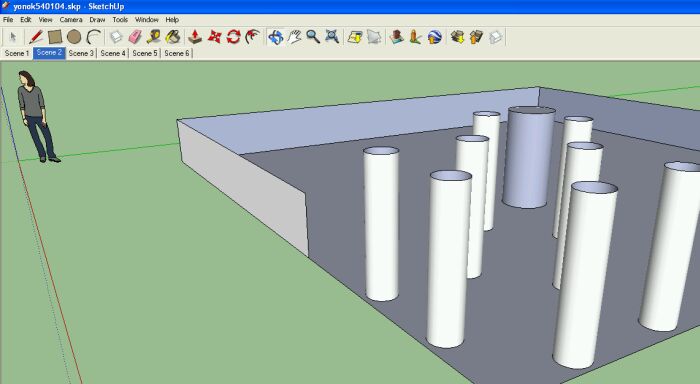

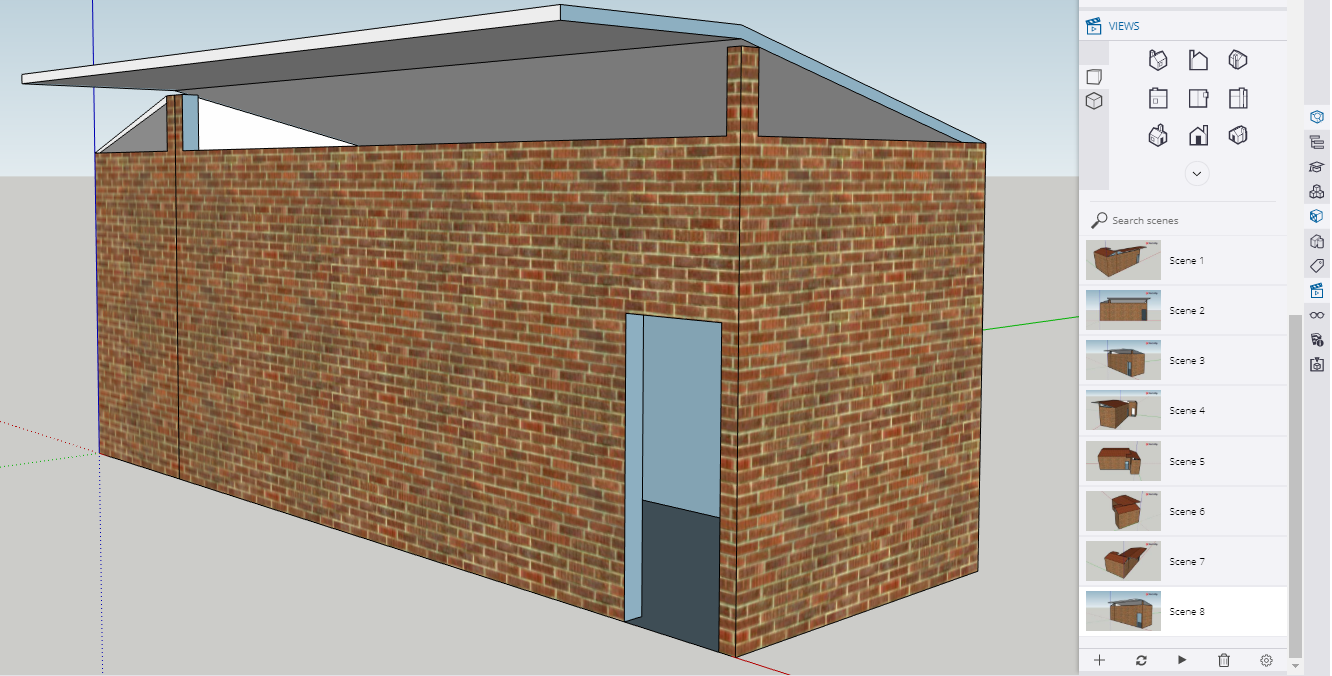

+ yonok540104.skp
+ yonok540104.avi
+ http://www.thaiall.com/google/
+
https://www.facebook.com/media/set/?set=a.675782559102545.1073741860.506818005999002
ต.ย. สำหรับการเริ่มต้นเรียนรู้

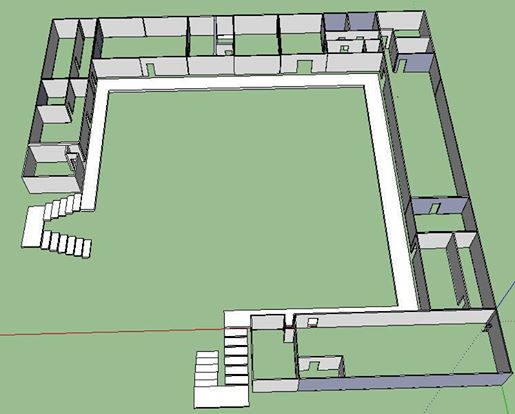

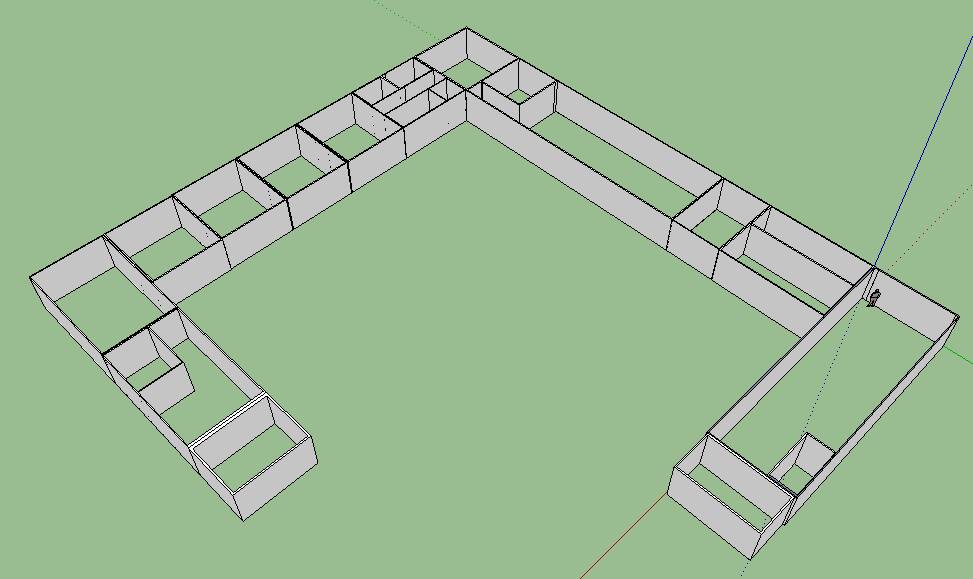

+ ntu_busi_f3.skp
+ myroom2013.skp
+ http://www.youtube.com/watch?v=5YV4INOEh0g
sketchup อาคาร ม.เนชั่น โดยน้องหญิง

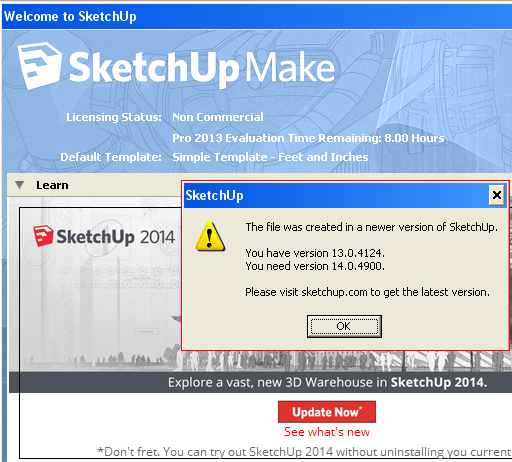

17 เม.ย.57 น้องหญิง น.ส.ศัลณ์ษิกา ไชยกุล มาฝึกงานด้านไอทีที่ ม.เนชั่น ทั้ง hardware และ software มีงานชิ้นหนึ่งคือ ออกแบบอาคาร 3D ให้วาด เพราะมีคำถามเข้ามาเสมอว่า ห้องนั้น ห้องนี้อยู่ตรงไหนของอาคาร หรือมหาวิทยาลัย หลังเขียนแบบเสร็จไป 2 ชั้นในแบบ 3D จะตรวจดู พบว่าโปรแกรมที่ผมใช้เก่ากว่าของน้องหญิง แม้จะใช้ sketchup ได้ฟรี แต่ก็จำกัดเรื่องเวลา และรุ่น ของผมเป็นรุ่น 13 ใช้เปิดงานที่สร้างด้วยรุ่น 14 ไม่ได้
สรุปว่าต้องลง sketchup 14 แล้ว ไม่งั้นก็คงมองไม่เห็นแบบอาคารที่เขียนในแบบ 3D ไว้ ตัวโปรแกรม SketchUpWEN.exe ใหญ่ถึง 70 MB
+ อาคารบริหารทั้ง 3 ชั้น ying_busi_570423_v14.skp
+ อาคารบริหารชั้น 1 ying_busi_floor1_570423_v14.skp
+ อาคารบริหารชั้น 2 ying_busi_floor2_570410_v14.skp
+ อาคารบริหารชั้น 3 ying_busi_floor3_570410_v14.skp
Fay D Flourite
+ https://www.facebook.com/fay.d.flourite.3
+ http://thaiall.blogspot.com/2014/04/sketchup.html
บทเรียนที่ 1 สร้างสี่เหลี่ยม เจาะโพรง
- เมื่อเปิดโปรแกรมเลือก Simple Template - Feet and Inches
- สร้างสี่เหลี่ยม (Shapes tool) ที่วางไปกับพื้น ที่คุณผู้หญิงเหยียบอยู่
- ใช้เครื่องมือดึงวัตถุ (Push/Pull tool) ดึงวัตถุขึ้นมา ประมาณ 1 ฟุต
- วาดสี่เหลี่ยมเล็กในสี่เหลี่ยมใหญ่แบบห่างขอบทั้ง 4 ด้าน
- ใช้ orbit tool เปลี่ยนมุมมองให้เห็นพื้นที่ผิวชัดเจนขึ้น
- ใช้เครื่องมือดึงวัตถุ (Push/Pull tool) กดและดึงไปด้านข้างจนมีคำว่า on face หรือ on edge
- ย้ายคุณผู้หญิงไปยืนในพื้นที่ว่าง ด้วย move tool
- ผลคือได้สี่เหลี่ยมเจาะโพรงแบบตัน ๆ

เพิ่มเติม
- pan tool เป็นการย้ายหน้างานไปซ้ายขวาบนล่าง ไม่เกี่ยวกับตัววัตถุ
- orbit tool เป็นการย้ายมุมมอง ในมุมต่าง ๆ ของวัตถุปัจจุบัน
- pen tool ใช้วาดเส้น เมื่อต่อเส้นเป็นรูป 2 มิติ ก็จะย้ายวัตถุได้
- เส้นกรอบ กับ surface เป็นคนละส่วนกัน ถ้าลบกรอบ จะทำให้ surface จะหายไป
- ถ้าลบ surface เส้นกรอบจะยังคงอยู่ต่อไป ไม่หายไปกับ surface
- save ปกติจะได้ sketchup models (.skp)
บทเรียนที่ 2 การต่อวัตถุ 2 ชิ้น
- เมื่อเปิดโปรแกรมเลือก Simple Template - Feet and Inches
- ใช้ select tool กด right click บนวัตถุ
- แล้วเลือก select, All Connected
- ลากวัตถุชิ้นที่ 2 ไปใกล้บริเวณที่ต่อให้อยู่ในตำแหน่งที่ต่อได้
- แล้วใช้ move tool ลากขอบวัตถุชิ้นที่ 2ไปต่อขอบวัตถุชิ้นที่ 1 จะเชื่อมวัตถุได้
- ถ้าลากไปต่อกันจะปรากฎคำว่า on edge จะต่อกันสนิท
- คลิ๊กบนเส้นรอยต่อทั้ง 4 แล้วกด delete หรือ erase จาก right click
- จะได้วัตถุที่รวมเป็นชิ้นเดียวกัน
- save ปกติจะได้ sketchup models (.skp) และกำหนดรุ่นที่ต่ำกว่าได้
บทเรียนที่ 3 สร้างทรงลูกบาศก์ 1 เมตร คือ
- รูปทรงสี่เหลี่ยมจตุรัส 6 รูปประกอบกันเป็นกล่องสี่เหลี่ยมทึบ (cube)
- เมื่อเปิดโปรแกรมเลือก Urban Planning - Meters
- เส้นแดงคือเส้นแนวนอน เส้นเขียวคือเส้นลึก เส้นน้ำเงินคือแนวตั้ง
- ใช้ Lines Tool ลากเส้นทับเส้นแดงเริ่มต้นจากจุดกลาง จบแล้ว esc
- ใช้ Select Tool เลือกเส้น แล้ว right click เลือก Entity Info
- เปลี่ยน Length เป็น 10 m
- ใช้ Lines Tool ลากเส้นไปตามเส้นเขียว แล้วทำเหมือนเส้นแรก
- ใช้ Lines Tool ลากเส้นจากปลายเส้นเขียวคู่ไปกับเส้นแดง
- จนพบจุด guide ปรากฎขึ้น ว่าเส้นใหม่ขนาดเท่าเส้นแดงให้คลิ๊กหยุด
- แล้วเชื่อมต่อไปยังปลายของเส้นแดงจะได้สี่เหลี่ยมจตุรัสขนาด 10 m
- ใช้ Select Tool คลิ๊ปไปบน surface, Entity Info
- ดู Area ว่าเป็น 100 ตารางเมตร ถือว่าเรียบร้อย ถ้าไม่ใช่ต้องแก้ไข
- ลากเส้นจากจุดกลางขึ้นมาตามเส้นสีน้ำเงิน แล้วเปลี่ยนให้สูง 10 m
- ใช้ Push/Pull ดึง surface ขึ้นหา endpoint ที่ 10 m

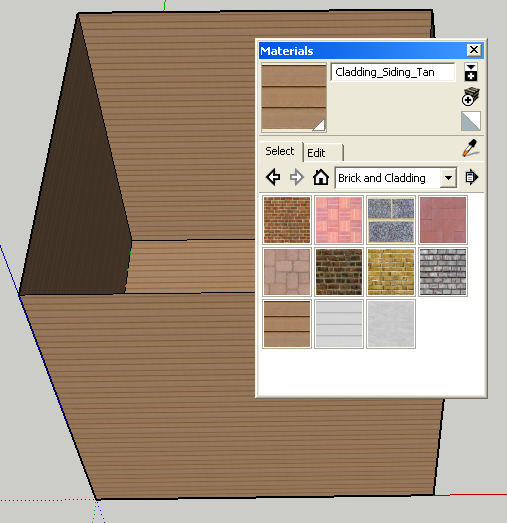

- เลือก Menu bar, Windows, Materials
- แล้วเลือก Brick and Cladding, Cladding_Siding_Tan ทั้ง 6 ด้าน
- คลิ๊ก surface ด้านบนสุด แล้ว hide ถ้า unhide ก็เลือกทั้งหมด+right click
- export เป็น 3D model .dae (Collada File) ครั้งต่อไป import มาใช้ได้
