ระบบดิจิทอล และ pspice

ปรับปรุง : 2548-12-26 ()

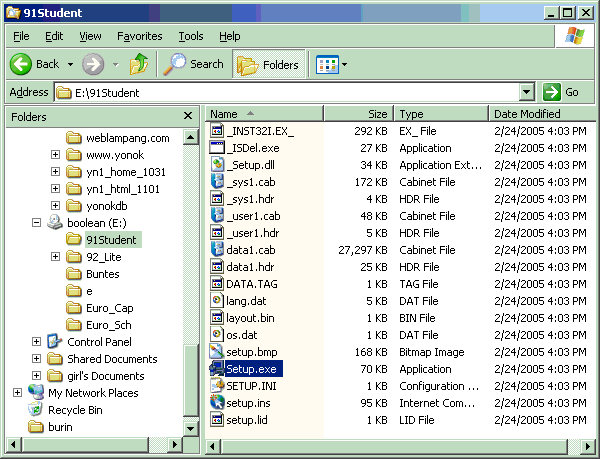

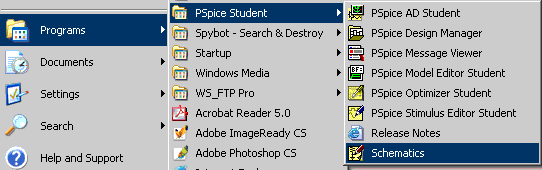

click next แล้ว click Capture ออก เลือกเฉพาะ Schematics ดังภาพ

เลือก Next ไปเรื่อย ๆ จนเสร็จ


    ทดสอบอย่างง่าย
  1. Draw, Get New Part..., Libraries..., source.slb, STIM1, OK, Place & Close, Click, Right Click
  2. Draw, Get New Part..., 7404, Place & Close, Click, Right Click
  3. ใช้ Draw Wire วาดการเชื่อมต่อแบบมีจุดหัวท้ายเชื่อม Part
  4. เพิ่ม Lable ด้วยการ double Click เส้น แล้วตั้งชื่อ A และ A1
  5. Double Click DSTM1, เพิ่ม Value ให้ TIMESTEP = 1s แล้ว Save Attr
  6. กำหนดค่าให้ COMMAND1=0s 0 และ COMMAND2=1s 1 และ COMMAND3=2s 0 และ COMMAND4=3s 1 และ COMMAND5=4s 0
  7. Analysis, Create Netlist
  8. Analysis, Setup, ไม่เลือก Bias Point Detail
  9. Analysis, Setup, Transient..., เปลี่ยน Print Step เป็น 1s และ Final time เป็น 10s
  10. Analysis, Simulate
  11. เข้าใน OrCAD PSpice A/D Demo
  12. Trace, Add Trace.., เลือก A กับ A1
